ОПИСАНИЕ

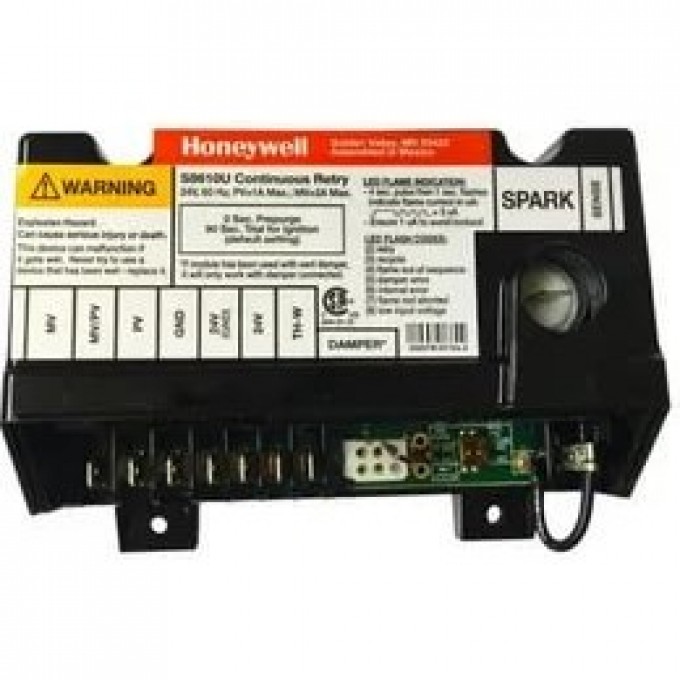

Honeywell S8610U3009 Универсальный модуль управления прерывистым пилотом (один или два стержня) имеет непрерывное время попытки повторной попытки, настраиваемое время блокировки 15 или 90 секунд и настраиваемую предварительную продувку 30 секунд или отсутствие предварительной продувки.
Замена в полевых условиях для большинства модулей прерывистого пилотного зажигания Honeywell, Robertshaw, Johnson и UTEC (HSC). Honeywell S8610U3009 обеспечивает электронное управление большинством систем прерывистого пилотного зажигания, используемых в газовых печах, котлах и других отопительных приборах.
Особенности:
- Обеспечивает последовательность зажигания, контроль пламени и безопасное отключение для периодически работающих пилотных центральных печей и отопительных приборов
- Обеспечивает 100-процентное отключение пилотного газа, если пилот не срабатывает; после 6-минутной задержки испытание на зажигание повторяется. Последовательность проб / задержки зажигания повторяется до тех пор, пока не загорится прибор или не будет отменен запрос на нагрев
- Для использования с природным или сжиженным газом
- Для использования в одностержневых или двухстержневых / дистанционных измерительных устройствах. Включает релейные контакты для использования с любой прерывистой управляющей цепью управляющего газа с максимальным номинальным током 1,0 А или номиналом главного клапана 2,0 А; Рекомендуется комбинированный контроль газа Honeywell VR8204, VR8304 или VR8345M
- Функциональный эквивалент модулей S86, S8600, S8610 и S90
- Включает адаптеры для искровых кабелей, позволяющие заменять Honeywell и конкурирующие системы управления на месте без замены искрового кабеля.
Технические характеристики:
- Тип системы зажигания: прерывистый пилот
- Последовательность зажигания: непрерывная повторная попытка, после пробного запуска зажигания, пилотный газ отключается на 5 минут, затем происходит еще одно испытание зажигания пилота.
- Типичный газовый контроль: VR8204, VR8304
- Тип газа: природный или LP
- Чувство пламени: один или два стержня
- Источник зажигания: Внутренний генератор высокого напряжения
- PrePurge: настраивается до 30 секунд или без предварительной очистки
- Испытания зажигания до блокировки: непрерывная повторная попытка
- Время блокировки: настраивается до 15 секунд или 90 секунд
- Время испытания зажигания (сек): непрерывная повторная попытка
- Максимальная нагрузка на клапан при 24 В переменного тока (в амперах): 1A Pilot, 2A Main @ 165F; 1A Pilot, 1A Main @ 175F
- Типичное оборудование зажигания: Q345, Q3451, Q3452
- Размеры: 3-15/16 "в высоту x 5-7 / 16" в ширину x 2-5 / 8 "в глубину
- Электрические номиналы: 24 В переменного тока
- Одобрения, Канадская Ассоциация Стандартов: Сертифицированный Дизайн
- Включает в себя: соединение демпфера с автоматической заглушкой
- Между испытательным временем (сек): 5-минутная задержка после неудачной попытки зажигания
- Время реагирования на сбой пламени (сек): максимум 2 секунды
