ОПИСАНИЕ

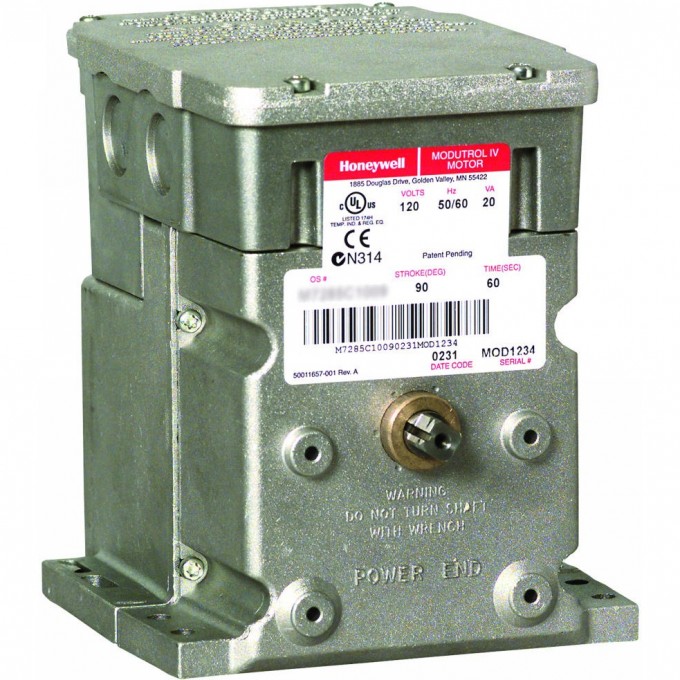

Серия 61 Modutrol IV Motors Двигатели с плавающим управлением без пружинного возврата, используемые с контроллерами, которые обеспечивают переключаемую SPDT или плавающую мощность для управления заслонками или клапанами.
Характеристики:
- Встроенная распределительная коробка обеспечивает защиту от атмосферных воздействий NEMA 3, если двигатель установлен в вертикальном положении.
- Двигатель и схема работают от 24 В переменного тока.
- Быстроразъемные клеммы являются стандартными - имеется адаптер с винтовыми клеммами.
- Имеется переходная скоба для согласования высоты вала старых двигателей.
- Двигатели имеют полевой регулируемый ход (от 90 до 160 градусов).
- Встроенные вспомогательные выключатели доступны на заводе-изготовителе или могут быть добавлены на месте.
- Все модели имеют двойные валы (прорези и постукивают по обоим концам).
- Все модели имеют кулачки вспомогательных переключателей.
- Фиксированный крутящий момент во всем диапазоне напряжений.
- Двигатели предназначены для нормально открытых или нормально закрытых клапанов и заслонок.
- Отказоустойчивый режим: не пружинный возврат.
- Ход: регулируемый; От 90 до 160 градусов, асимметричный.
- Доступны внешние вспомогательные переключатели: Да.
- Размеры вала (дюймы): .375 дюйма.
- Размеры: 6 7/16 дюйма в высоту х 5 1/2 дюйма в ширину х 8 3/4 дюйма в глубину.
- Нагрузка от собственного веса на вал (с любого конца) (фунты): 200 фунтов.
- Собственная нагрузка на вал (в комбинации с обоими валами) (фунты): 300 фунтов.
- Вращение вала (при увеличении управляющего сигнала): зависит от проводки (нормально замкнутый).
- Номинал вспомогательного выключателя AFL - 120 В переменного тока: 7,2 А.
- Вспомогательный выключатель номинальный AFL - 240 В переменного тока: 3,6А.
- Номинал вспомогательного переключателя ALR- 120 В переменного тока: 43,2 А.
- Номинал вспомогательного переключателя ALR- 240 В переменного тока: 21,6 А.
