ОПИСАНИЕ
Обеспечивает промежуточное переключение устройства линейного напряжения от контроллера низкого напряжения.
Характеристики
- Встроенный трансформатор обеспечивает низкое напряжение питания для цепи управления

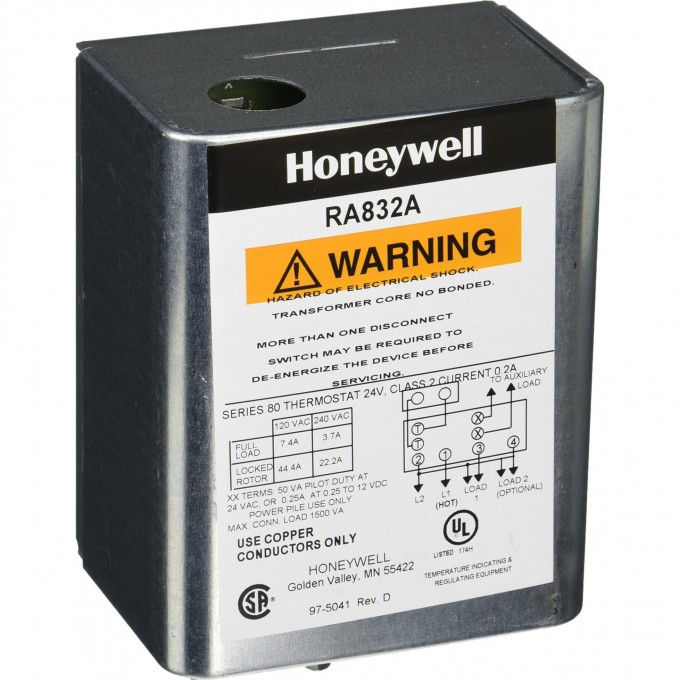

- RA832A является первым реле. Один полюс реле предназначен для вспомогательной нагрузки низкого напряжения или милливольт (Powerpile). Два других полюса реле предназначены для линейного напряжения
Характеристики продукта
- Описание: Реле переключения с внутренним трансформатором, для переключения двух линейных нагрузок с общим источником питания.
- Применение Обеспечить промежуточное переключение устройства линейного напряжения с контроллера низкого напряжения.
- Электрические соединения (основные) 2-проводное переключающее действие DPST. одно полюсное напряжение, другое низкое напряжение или милливольт
- Номинальный ток катушки 0.4A
- Номинальное напряжение катушки 24 В переменного тока
- Температурный диапазон (F) 115 F, максимальная температура окружающей среды для 60 Гц. 105 F Макс. Окружающий для 50 Гц. Температурный диапазон (C) Максимальная температура окружающей среды 46 C для 60 Гц, Максимальная температура окружающей среды 41 C для 50 Гц.
- Электрические характеристики - первичное напряжение 120 В.
- Одобрения, Андеррайтерс Лабораториз Инк. Включенный в список: Файл № E4436, Руководство № XAPX
- Сертификаты, Канадская ассоциация стандартов сертифицирована: Файл № LR1620
- Включает встроенный трансформатор, корпус
- Значение торговой линии: торговая линия
- Электрические характеристики (максимальная потребляемая мощность) 5,0 Вт
- Контакты Электрический рейтинг Главная Контакты 120 В перем. Тока 7.4A AFL. 44.4A ALR. 10А резистивный
- Контакты Электрический рейтинг Главная Контакты 240 В переменного тока 3.7A ALF. 22.2A ALR. 6.0A резистивный
- Контакты Электрический рейтинг Вторичные контакты Pilot Duty Rat 50 ВА @ 24В
- Контакты Электрический рейтинг Вторичные контакты Dc Rating 1A @ 12 Vdc
- Контакты Электрический рейтинг Вторичные контакты Millvolt Ratin 300 мА мин. При 750 мВ
- Контакты Электрорейки Контакты Макс. Подключенная нагрузка 2000 ВА (от 120 до 240 В переменного тока) Электрическая мощность: максимальный вход 5,0 Вт
